Halve brug slibschraper

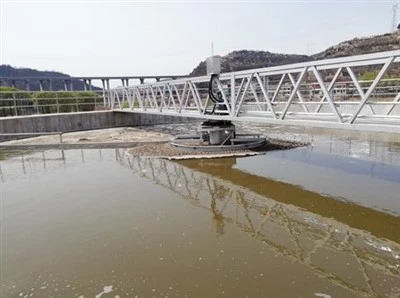

De half-brug-slibschraper en -afzuiger is een hoog-efficiënte slibbehandelingsapparatuur, speciaal ontworpen voor sedimentatietanks met cirkelvormige radiale stroming. Door de functies voor het schrapen van slib, het zuigen en het afromen van schuim te integreren, is het vooral geschikt voor kleine en middelgrote-grote ronde sedimentatietanks en waterbehandelingsscenario's met beperkte ruimte. Door gebruik te maken van een enkele-brugconstructie aan de zijkant, neemt de apparatuur de centrale kolom van de tank als draaipunt, terwijl de andere kant via loopwielen langs het spoor rond de bovenkant van de tank beweegt. Het kan tegelijkertijd het schrapen van slib op de bodem van de tank, het zuigen onder negatieve druk en het verwijderen van schuim op het tankoppervlak voltooien, waardoor de snelle scheiding van slib en supernatant wordt gerealiseerd. Met voordelen zoals een compacte structuur, een kleine voetafdruk en lage investeringskosten, wordt het veel gebruikt in gemeentelijke watervoorzieningsinstallaties, kleine rioolwaterzuiveringsinstallaties en diverse industriële afvalwaterzuiveringsprojecten. Het dient als de belangrijkste ondersteunende uitrusting voor kleine en middelgrote-sedimentatietanks en biedt een stabiele garantie voor daaropvolgende slibbehandelingsprocessen.

Gebaseerd op de principes van zwaartekrachtsedimentatie en mechanische transmissie, gecombineerd met zuigtechnologie onder negatieve druk, zorgen de halve-brugslibschraper en -zuiger voor de gecoördineerde behandeling van slib en schuim. De kernworkflow bestaat uit drie stappen, die structurele aanpassingsverschillen vormen met volledige-brugapparatuur:
1. Slibbezinking en schrapen
Het rioolwater wordt gelijkmatig verspreid door de centrale trekbuis van de sedimentatietank en stroomt langzaam radiaal naar de omtrek van de tank. Wanneer de stroomsnelheid afneemt, bezinkt het zwevende slib in het water op natuurlijke wijze door de zwaartekracht naar de bodem van de tank. Door de centrale kolom van de tank als roterende as te nemen, drijft het aandrijfapparaat de brug met een halve overspanning aan om langzaam te roteren. De logaritmische spiraalschrapers die onder de brug zijn aangesloten, werken synchroon en schrapen het verspreide slib op de bodem van de tank naar de centrale slibopvangput langs de vooraf ingestelde bodemhelling (meestal 1:100 - 1:200), waardoor de basis wordt gelegd voor daaropvolgende zuigprocessen. De enkel-zijdige schrapers bestrijken de helft van het tankoppervlak en bereiken door rotatie een volledige- tankslibdekking.

2. Slibzuiging en transport onder negatieve druk
Afhankelijk van het vloeistofniveauverschil in de tank ontstaat er een natuurlijke onderdruk in de slibopvangput. Het slib wordt via de slibzuigleidinggroep in de centrale slibtank gezogen en vervolgens via de centrale slibafvoerleiding naar de slibretourtank of indiktank getransporteerd. Afhankelijk van de kenmerken van het slibvolume in kleine en middelgrote- sedimentatietanks, zijn de slibaanzuigleidingen uitgerust met nauwkeurige stroomregelaars, die het slibaanzuigvolume dynamisch kunnen aanpassen aan de slibdikte, waardoor plaatselijke slibophoping of overmatige zuiging die het supernatant verstoort, wordt vermeden. Sommige pomp-zuigmodellen kunnen worden uitgerust met kleine zelf-zelfaanzuigende pompen om de zuigcapaciteit van slib met een lage- concentratie te vergroten.

3. Schuim afromen en verzamelen
Nabij het vloeistofoppervlak van de brug zijn een gelede schuimafschuimplaat en een schuimschraaphark geïnstalleerd. Bij het draaien met de brug duwt de schuimafschuimplaat het schuim op het tankoppervlak naar het schuimschotgebied rond de tank. Wanneer de schuimschraaphark naar de positie van de schuimopvangtrechter beweegt, wordt het schuim in de schuimopvangbak geschraapt door de adaptieve beweging van het scharnier en vervolgens uit de tank afgevoerd via de schuimafvoerpijp, waardoor de gelijktijdige zuiveringsbehandeling van slib en schuim wordt gerealiseerd, wat geschikt is voor de schuimbehandelingsbehoeften van kleine en middelgrote -tanks.

1. Samenstelling van de apparatuurstructuur

De apparatuur heeft een lichtgewicht modulair ontwerp, voornamelijk bestaande uit een ondersteuningssysteem, een transmissiesysteem, een slibschraap- en zuigsysteem, een schuimafschuimsysteem, een controlesysteem en een veiligheidsbeschermingsapparaat. De structuur is eenvoudiger dan die van volledige-brugapparatuur, geschikt voor kleine en middelgrote- tanks:

Ondersteuningssysteem: Inclusief een spantgrootbalk met een halve- overspanning, centrale roterende steun en enkele- zijdelingse loopwielen. De hoofdligger is gemaakt van koolstofstaal met een anti-corrosiebehandeling of roestvrij staal 304, met een overspanning gelijk aan de straal van de bezinktank. De centrale steun is nauwkeurig afgestemd op de tankkolom. De loopwielen zijn uitgerust met slijtvast-rubberen velgen om slijtage van de rupsbanden te verminderen.

Transmissiesysteem: Samengesteld uit een enkele-aandrijfmotor, koppeling en roterend lager. De motor heeft een IP55-beschermingsniveau en een isolatieniveau van klasse F-, waardoor een continue werking van 24- uur mogelijk is. De lineaire omtreksnelheid wordt geregeld op 1.5 - 2.5m/min om stabiel slibschrapen zonder verstoring te garanderen, en het energieverbruik is 20% lager dan dat van apparatuur met volledige brug.

Slibschraap- en zuigsysteem: Inclusief logaritmische spiraalschrapers, enkel-zijdige slibzuigleidinggroep, centrale slibtank en slibafvoerleiding. De schrapers zijn gemaakt van slijtvast-resistent polyurethaanmateriaal, geschikt voor enkel-zijdig schrapen. De diameter van de slibzuigleiding wordt geoptimaliseerd afhankelijk van de tankschaal en bij kleine tanks kunnen extra slibzuigpompen achterwege blijven.

Schuim skimming systeem: Inclusief een enkele-zijdige schuimafschuimplaat, een gelede schuimschraaphark en een kleine schuimopvangtrechter. De structuur is compacter dan die van volledige-brugapparatuur. De schuimschraaphark kan zich aanpassen aan de hoogte van het tankoppervlak. De schuimopvangtrechter is uitgerust met een eenvoudige spoelleiding om verstopping van het schuim te voorkomen, geschikt voor de schuimafvoer van kleine en middelgrote- tanks.

Controle- en beveiligingssysteem: Integratie van een eenvoudige PLC-schakelkast, overbelastingsbeveiliging en collector, ter ondersteuning van handmatig/automatisch schakelen. Het is uitgerust met een alarm voor over- koppel en een uitschakelfunctie, die automatisch de stroomtoevoer onderbreekt wanneer het koppel de norm overschrijdt. Tegelijkertijd wordt er een rotatiebegrenzer toegevoegd om ervoor te zorgen dat de apparatuur niet afwijkt tijdens bedrijf met een halve- spanwijdte.

2. Kernprocestypen

Volgens het zuigprincipe en toepasselijke scenario's worden reguliere producten onderverdeeld in twee categorieën, waarbij de nadruk ligt op de gedifferentieerde behoeften van kleine en middelgrote- tanks:

Sifon-type Half-Brugslibschraper en -zuiger: Door te vertrouwen op het verschil in vloeistofniveau om onderdruk te vormen voor het opzuigen van slib, is er geen extra krachtpomp nodig. Het heeft een eenvoudige structuur en een laag energieverbruik, geschikt voor slibscenario's met gemiddelde en lage- concentratie (slibconcentratie minder dan of gelijk aan 2,5%), en toepasbaar op kleine en middelgrote- ronde sedimentatietanks met een binnendiameter van 8 - 20 m, zoals rioolwaterzuiveringsinstallaties in gemeentes en kleine watervoorzieningsinstallaties.

Pomp-zuig-type Half-Brugslibschraper en -zuiger: Uitgerust met een kleine zelf-aanzuigende slibpomp om de zuigcapaciteit te vergroten. Het kan scenario's aan met een slibconcentratie van minder dan of gelijk aan 4% en industrieel afvalwater dat een kleine hoeveelheid onzuiverheden bevat, geschikt voor tanks met een binnendiameter van 10 - 25m, zoals sedimentatietanks in kleine chemische en voedselverwerkende industrieën. Het slibzuigrendement is ruim 25% hoger dan dat van het sifontype.

De selectie moet gebaseerd zijn op de grootte van kleine en middelgrote-sedimentatietanks, slibkenmerken, behandelingscapaciteit en omstandigheden ter plaatse. De kernselectieparameters zijn als volgt en benadrukken het structurele aanpassingsvermogen van het halve-brugtype:

De apparatuur is speciaal ontworpen voor kleine en middelgrote-sedimentatietanks met cirkelvormige radiale stroming, gericht op scenario's met beperkte ruimte en gemiddelde behandelingscapaciteit, en wordt veel gebruikt in gemeentelijke, industriële en andere gebieden:
